Артикул:
GAZ09 AV3
Наличие

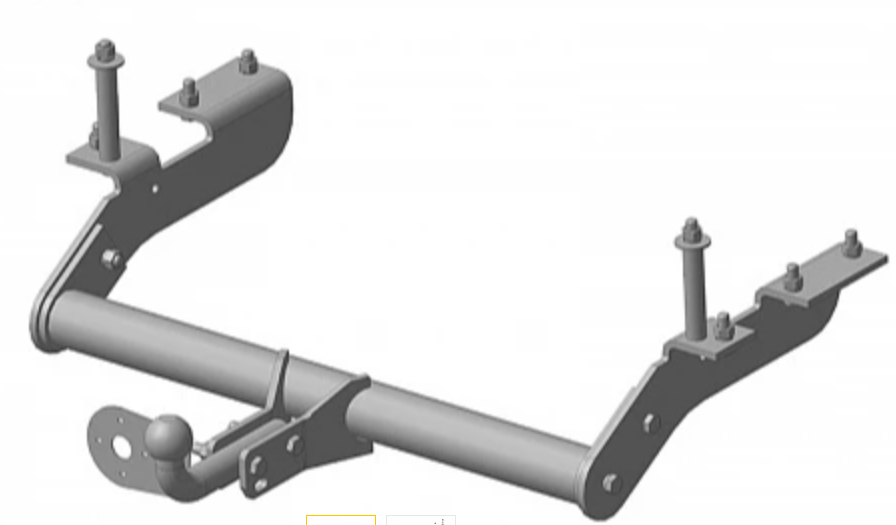

Устройство тягово-сцепное (ТСУ) предназначено для шарнирной сцепки автомобиля с
буксирным прицепом. Для обеспечения сцепки автомобиля с прицепами различных марок
присоединительные элементы ТСУ стандартизированы в соответствии с ГОСТ Р 53815-
2010. Изготовитель постоянно совершенствует ТСУ, поэтому некоторые конструктивные
изменения могут быть не отражены в настоящем издании.
Автомобиль оборудуется ТСУ в следующем порядке:
- установить автомобиль на подъемник, эстакаду или смотровую яму, приняв все
необходимые меры обеспечения безопасности выполняемых работ;
- ослабить подтяжку хомутов с помощью которых крепится глушитель, снять Гобразный держатель глушителя, отвернув гайку М10, и опустить глушитель вниз на
50-70мм с помощью его проворота;
- завести левый кронштейн за выхлопную трубу, приставить к лонжерону и
закрепить по отв. в лонжероне болтами поз.3, предварительно установив втулки
поз. 7;
- аналогично закрепить правый кронштейн;
- прикрепить к боковым кронштейнам центральную часть ТСУ;
- по отв. в боковых кронштейнах просверлить 6отв. Ø13 в лонжеронах;

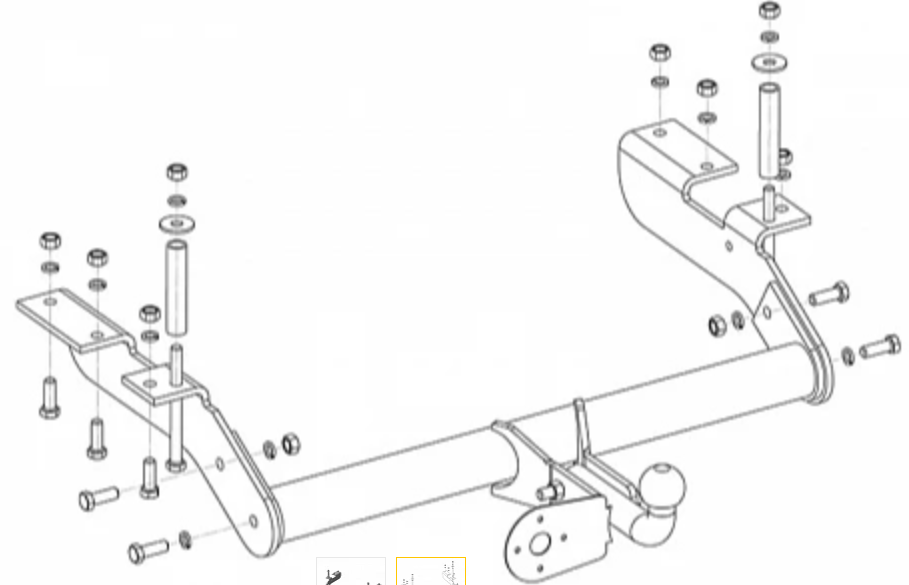

- закрепить ТСУ с помощью крепежных элементов, указанных на рисунке 1,
установив шар и подрозетник;
- установить Г-образный держатель глушителя в отв. А и закрепить штатной гайкой
М10;
- установить глушитель на прежнее место и подтянуть крепления хомутов
глушителя;
- произвести окончательную затяжку гаек ТСУ с моментами 30 - 35 Н·м;
- сцепной шар ТСУ покрыть слоем консистентной смазки типа ЛИТОЛ.
буксирным прицепом. Для обеспечения сцепки автомобиля с прицепами различных марок
присоединительные элементы ТСУ стандартизированы в соответствии с ГОСТ Р 53815-
2010. Изготовитель постоянно совершенствует ТСУ, поэтому некоторые конструктивные
изменения могут быть не отражены в настоящем издании.
Автомобиль оборудуется ТСУ в следующем порядке:
- установить автомобиль на подъемник, эстакаду или смотровую яму, приняв все
необходимые меры обеспечения безопасности выполняемых работ;
- ослабить подтяжку хомутов с помощью которых крепится глушитель, снять Гобразный держатель глушителя, отвернув гайку М10, и опустить глушитель вниз на
50-70мм с помощью его проворота;
- завести левый кронштейн за выхлопную трубу, приставить к лонжерону и
закрепить по отв. в лонжероне болтами поз.3, предварительно установив втулки
поз. 7;
- аналогично закрепить правый кронштейн;
- прикрепить к боковым кронштейнам центральную часть ТСУ;
- по отв. в боковых кронштейнах просверлить 6отв. Ø13 в лонжеронах;
- закрепить ТСУ с помощью крепежных элементов, указанных на рисунке 1,
установив шар и подрозетник;
- установить Г-образный держатель глушителя в отв. А и закрепить штатной гайкой
М10;
- установить глушитель на прежнее место и подтянуть крепления хомутов
глушителя;
- произвести окончательную затяжку гаек ТСУ с моментами 30 - 35 Н·м;
- сцепной шар ТСУ покрыть слоем консистентной смазки типа ЛИТОЛ.
Бренд
AVTOS
Ставки налогов
22
Марка автомобиля:
GAZ
Модель автомобиля:
2752 Соболь
Вертикальная нагрузка на шар:
75
Допустимая полная масса прицепа:
1250
Тип шара
A
Крепление шара
Условно съемный (на болтах)
Утилизация усилителя бампера:
Нет
Сверление кузова / лонжеронов:
Да
Демонтаж бампера:
Нет
Вырез бампера:
Нет
Блок согласования:
Не требуется
Стоимость установки
4500
